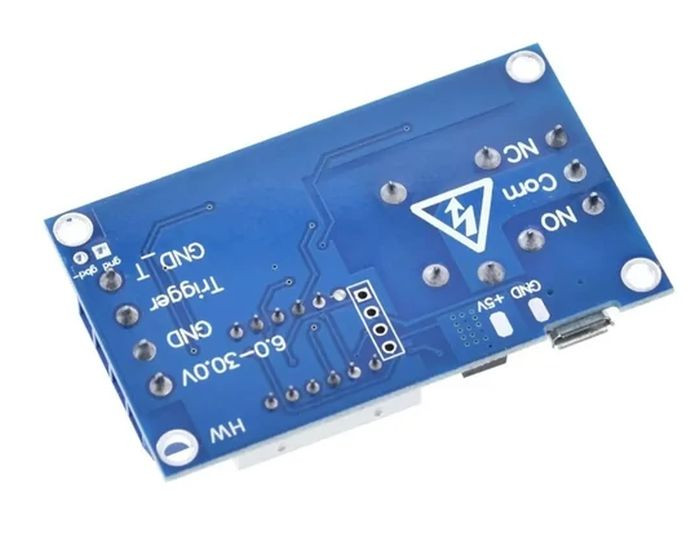

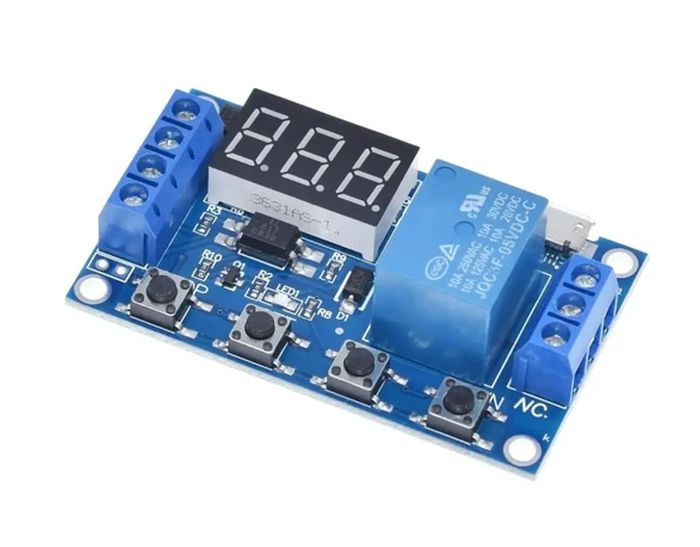

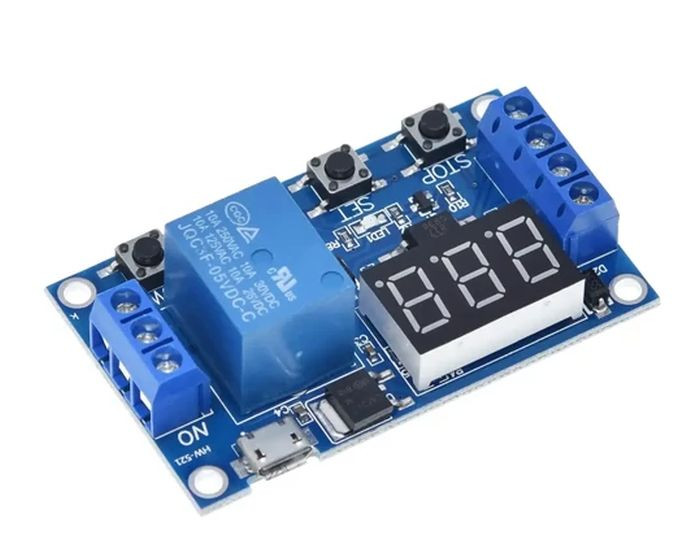

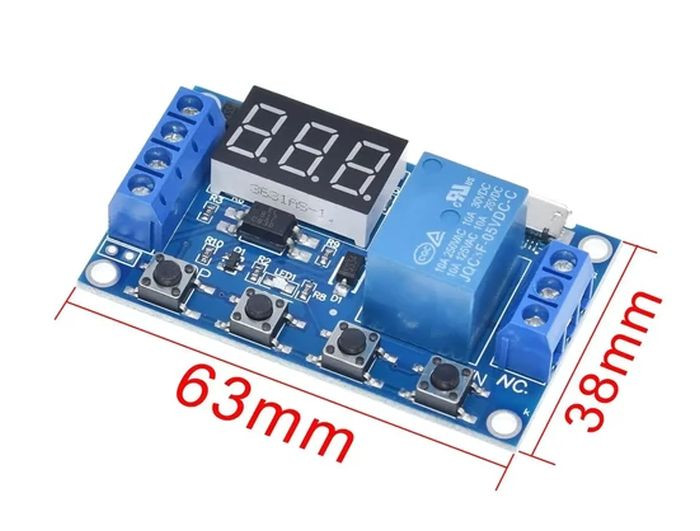

LED kijelzős időzíthető relé modul DC5-30V/ AC DC 1-230V kapcsolható KAPHATÓ !!!!!!!

Ez az időzíthető relé modul digitális LED kijelzővel felszerelt, amely megkönnyíti az időzítési paraméterek beállítását és ellenőrzését.
A relé vezérlő modul 5–30 V DC működési feszültséggel használható, miközben 1–230 V AC vagy DC terhelést képes kapcsolni.
Az állítható időzítés 0,1 másodperctől akár 999 percig terjed, így alkalmas rövid impulzusok és hosszabb ciklusok vezérlésére is.
A ciklikus üzemmód lehetővé teszi az ismétlődő kapcsolási feladatokat, a beépített nyomógombok pedig egyszerű és gyors konfigurálást biztosítanak.
Megbízható felépítése miatt elektronikai projektekhez és automatizálási feladatokhoz egyaránt jól használható.

FŐ TULAJDONSÁGOK

• Működési feszültség: DC 5–30 V

• Kapcsolható feszültség: AC / DC 1–230 V

• Időzítési tartomány: 0,1 mp – 999 perc

• Kijelző: digitális LED kijelző

• Üzemmód: egyszeri és ciklikus időzítés

• Vezérlés: beépített nyomógombok

JAVASOLT FELHASZNÁLÁS / KOMPATIBILITÁS

A modul használható ponthegesztő időzítőként, ajtó mágneszár vezérléséhez, világítási rendszerek kapcsolásához, valamint különféle elektronikai és automatizálási projektekben.
Kompatibilis alacsony feszültségű DC vezérlőáramkörökkel, miközben képes hálózati vagy egyenfeszültségű terhelések kapcsolására is.

További hasonló termékeket találsz a webáruházban.

Használati útmutató – Időzítő modul

Időtartomány

Az időzítés folyamatosan állítható:
0,1 másodperctől egészen 999 percig

Hogyan válasszuk ki az időzítési tartományt?

A mód kiválasztása után (lásd lentebb), a STOP gomb rövid megnyomásával kiválasztható a kívánt időzítési tartomány. A digitális kijelzőn megjelenő tizedesjegy helyzete határozza meg az időegységet:

• XXX → A tizedespont az egyes helyiértéken van → 1 – 999 másodperc

• XX.X → A tizedespont a tizedes helyiértéken van → 0,1 – 99,9 másodperc

• X.X.X → Minden tizedespont világít → 1 – 999 perc

Példa:
Ha 3,2 másodperces időzítést szeretne beállítani az OP paraméterhez, válassza a tizedespontot a tizedes helyre, ekkor a kijelzőn ez látható: 03.2

Paraméterek leírása

• OP: Bekapcsolási idő (relay ON)

• CL: Kikapcsolási idő (relay OFF)

• LOP: Ismétlések száma (1–999 alkalom, „---” = végtelen ciklus)

Fontos:
Ezek a paraméterek egymástól függetlenek, de minden üzemmód osztozik rajtuk. Ha például az OP értéket 5 másodpercre állította be a P1.1 módban, akkor a P1.2 módba váltva az OP továbbra is 5 másodperc lesz, hacsak nem módosítja.

Paraméterek megtekintése

A főképernyőn (kijelzőn „000” látható) a SET gomb rövid megnyomásával megjelennek a beállított értékek:

• Ha az adott mód csak OP értéket használ (pl. P1.1, P1.2, P1.3), akkor csak az OP jelenik meg.

• Ha az adott mód OP, CL és LOP paramétert is tartalmaz (pl. P3.1, P3.2), akkor mindhárom érték megjelenik egymás után.

Paraméterek beállítása – Lépésről lépésre

1. Döntse el, melyik relémódot kívánja használni.

2. A főképernyőn (alapállapotban „000” jelenik meg), nyomja meg hosszan a SET gombot (kb. 2 másodpercig), majd engedje el, ekkor belép a módválasztó felületre.

3. A FEL és LE gombokkal válassza ki a kívánt módot (P1.1 – P4).

4. Röviden nyomja meg a SET gombot: az első paraméter villogni kezd. A FEL és LE gombokkal állítsa be az értéket (hosszú nyomással gyorsabban nő/csökken).

5. A STOP gomb rövid megnyomásával állítsa be a tizedespont helyét, ezzel kiválasztva az időzítési tartományt.

6. Ismételten nyomja meg a SET gombot a következő paraméterhez.

7. Ha minden paramétert beállított, hosszan nyomja meg a SET gombot (2 másodperc), majd engedje el: a kijelzőn felvillan a beállított mód, majd visszatér a főképernyőre.

Kijelző áttekintése

• Főképernyő:

  • Ha a relé nem aktív → kijelzőn: 000 (tizedespont nélkül)

  • Ha a relé aktív → a kijelzőn megjelenik a tizedespont

• Módválasztó képernyő:

  • Hosszan nyomja meg a SET gombot a belépéshez

  • Újabb hosszan nyomással ment és kilép
