Termék részletek
Rövid leírás a termékről |

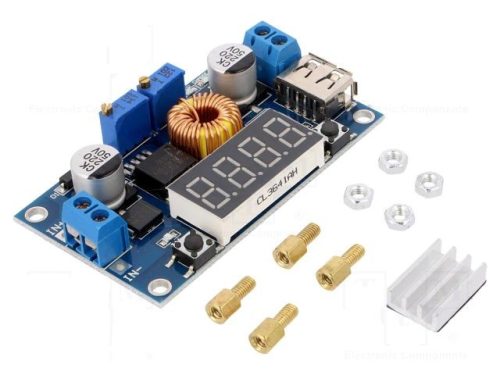

Típus: DC állandó áram és feszültségszabályzó modul (állítható áram és állítható feszültség) Használat: LED meghajtó (driver), akku töltés, bármilyen elektronikus készülék. Különbözeti feszültség: 0,5V (pl: DC 12,5 be – 12V kimenet maximum) Bemeneti feszültségnek magasabbnak kell lennie, mint a kimeneti feszültségnek. Kimeneti teljesítmény: 25W természetes hűtésnél, 75W hűtőbordával esetleg ventilátor Konverzió hatásfoka: 96% (kapcs. üzemű tápegység nagyon jó hatásfok) Üresjárati áram: 10mA tipikus Terhelésre fellépő áram változás: ± 1% Terhelésre fellépő feszültség változás: ± 0,5% Bemeneti feszültség: 5-36V Kimeneti feszültség: 1,25-32V állítható (kimeneti feszültség nem változik a beállított értéktől még akkor, sem ha változik vagy nő a bemeneti feszültség) Kimeneti áram tartomány: 0 - 5A (állítható) Fontos 1A-felett hűteni kell a stabilizátort.(A hozzáadott hűtőbordát fel kell ragasztani.) Két darab több fordulatú potenciométer feszültség és áram finombeállításához. Méret elektronika: 68,2 x 38,8 x 15mm |
A termék tulajdonságai |
Nem szigetelt, lefelé léptethető állandó áramú, állandó feszültség modul (CC CV). Felhasználható: Nagy teljesítményű állandó áramú LED meghajtó, akkumulátor töltő 4V, 6V, 12V, 14V, 24V-os akkumulátor töltés, cadmium, nikkel-metal-hibrid akkumulátor töltés, napelemek, szélturbinák, bármilyen elektromos készülékhez. Kimeneti áram: 3A (vagy több, mint 15W, kérjük lássa el hűtőbordával, a hűtőborda a csomag része) Hatásfoka: 96% minél kisebb a különbözeti feszültség annál nagyobb a hatásfok. Működési hőmérséklet: Ipari (-40 ° C és +85 ° C) ha környezeti hőmérséklet meghaladja a 40 ° C-ot, javítani kell a hő leadását a panelnak. Teljes terhelés mellet hőmérséklet, emelkedés: 45 ° C lehet nax. Potenciométer beállítás iránya: óramutató járásával megegyező irányban (növekedés), az óramutató járásával ellentétes (csökkenés) Szemből nézve bal oldali CV potméter feszültség állítás, jobb oldali CC áram állító. Kettő plusz három darab SMD Led, állapotjelző töltés feltöltött illetve bemenet kimenet állapotát mutatja. (CC/CV led, CHARGE led, FULL led) A két darab led, ha a kijelző bal oldalán világít akkor bemeneti feszültséget mér (IN), ha a jobb oldalán akkor a kimeneti feszültséget méri (OUT). Ha kikapcsoljuk a kijelzőt a bal oldali gombbal akkor a bemeneti illetve a kimenet jelző ledek is elalszanak, a hármas csoportban az éppen világító ledet, vagy ledeket nem lehet lekapcsolni. Két darab mikrokapcsoló, szemből nézve bal oldali ki vagy be kapcsolja a kijelzőt, jobb oldali váltja a kijelzőn lévő méréseket, bemeneti feszültség, kimeneti feszültség, áramerősség, illetve automatán felváltva egymás után kijelzi ezeket az értékeket. Egy darab kijelző bemeneti kimeneti feszültség, illetve áram kijelzésére. (Kalibrálható bemeneti kimeneti feszültség, és az áram mérése a kijelzőn.) Kalibráció a kijelzőn, álljunk rá arra az értékre amit kalibrálni szeretnénk, nyomjuk le a jobb oldali gombot, tartsuk lenyomva három másodpercig, a kijelző villogni kezd, utána a jobb illetve a bal oldali gombok rövid többszöri lenyomásával tizedenként, le és föl állíthatjuk a kívánt értékre. Majd ha már beállítottuk a jobb oldali gombot nyomjuk le három másodpercig hogy lezárjuk a beállítást. A kijelző villogása leáll, elkezd mérni. Kimeneti rövid ideig tartó rövidzár védelem: Igen. Bemenet fordított polaritás elleni védelem: NEM,(külön diódával védhető) Csatlakozás: sorkapocs és USB 5V kimenet FONTOS: amit beállítottunk a kimeneten feszültséget az megy az USB portra is. Fokozottan figyeljünk mit állítunk be kimenetre mert ha használjuk az USB portot akkor 5V-ot kell beállítani. |
