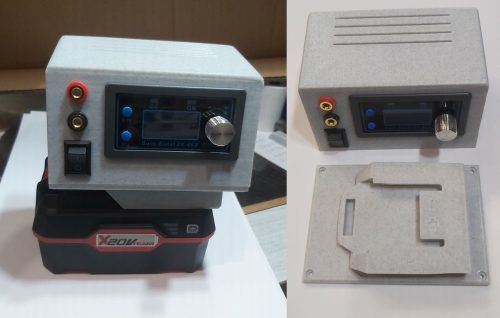

DC - DC Labortápegység modul (ZK-4KX) 30V 4A + ház PARKSIDE akkusinnel RENDELÉS ALATT !!!!!!

Felhasználási leírás:

5.1. Megjelenítési paraméterek váltása -- a normál interfészen az SW megnyomásával válthat a kijelző alatti kijelzés között, és válthat a megjelenített tartalom között az aktuális A teljesítmény W kapacitás Ah idő h. Hosszan nyomja meg az SW gombot a felfelé irányuló kapcsolat megjelenítéséhez a kijelzőn és átkapcsolja a kijelző tartalmát a bemeneti feszültség IN kimeneti feszültség OUT között.
5.2. Állítsa be a kimeneti feszültséget -- nyomja meg az U/I gombot a normál interfészen, hogy belépjen a feszültség állandó áram beállítási felületére. Látható, hogy a kimeneti feszültség értékének egy bizonyos számjegye villog. Forgassa a jeladót balra és jobbra a major és moll beállításához. Nyomja meg röviden a forgó jeladót, hogy kiválassza, melyik bit kimeneti feszültséget állítsa be. A beállítás után nyomja meg kétszer az U/I gombot, hogy visszatérjen a normál interfészhez. Vagy automatikusan visszatérjen a normál interfész a működés 10 másodperces leállítása után.
5.3. Állítsa be az állandó áramértéket (azaz a modul által kibocsátható maximális áramértéket) -- nyomja meg az U/I gombot a normál interfészen, hogy belépjen a beállító feszültség állandó áramú interfészébe. Ezután nyomja meg az U/I gombot, és váltson állandó beállításra jelenlegi érték. Kicsit villogni látszik a beállított állandó áramérték. Forgassa a forgó jeladót balra és jobbra a major és a moll beállításához. Nyomja meg röviden a forgó jeladót, hogy kiválassza, melyik bitet állítsa be az állandó áramértéket. A beállítás után nyomja meg az U/I gombot, hogy kilépjen a beállító feszültség állandó áramú interfészéből, és visszatérjen a normál értékhez. interfész.Vagy automatikusan visszatér a normál interfészhez a működés 10 másodperces leállítása után.
5.4. Állítsa be a modul bekapcsolásának alapértelmezett be/ki állapotát -- tartsa lenyomva az U/I-t a normál interfészen, hogy belépjen a paraméterbeállítási felületre. Láthatja, hogy az „OPEN OFF” vagy „OPEN ON” jelenik meg. Az „OPEN OFF” azt jelenti, hogy a kimenet alapértelmezés szerint KI van kapcsolva, amikor a tápellátás be van kapcsolva, az „OPEN ON” pedig azt jelenti, hogy a kimenet alapértelmezés szerint BE van kapcsolva, amikor a tápellátás be van kapcsolva. Hosszan nyomva forgassa el a kódolót két állapot váltásához. A beállítás után nyomja meg hosszan az U gombot. /I, hogy visszatérjen a normál felületre.
5.5. Védelmi paraméterek beállítása állapoton és küszöbértéken -- hosszan nyomja meg az U/I gombot, hogy belépjen a paraméterbeállító interfészbe a normál interfészen. Nyomja meg az SW gombot, amíg a kívánt védelem meg nem jelenik.LUP -- feszültségcsökkenés védelmi küszöb; OUP -- túlfeszültség védelmi küszöb; OCP -- túláram védelmi küszöb; OPP -- túlteljesítményvédelmi küszöb; OAP -- ultra-kapacitás védelmi küszöb; OHP időtúllépés védelmi küszöb; OTP -- túlmelegedés elleni védelmi küszöb. Röviden nyomja meg a kódoló forgatását, hogy kiválassza, melyik bitet szeretné beállítani a védelmi paramétert .Nyomja le hosszan a forgó jeladót a védelmi paraméterek be- és kikapcsolásához (csak az időtúllépés-védelem és a szuperkapacitás-védelem állítható be/kikapcsolásra, a többi védelmi paraméter pedig alapértelmezés szerint be van kapcsolva.) Forgassa el a jeladót balra és jobbra, hogy a paraméterek nagyobbak és kisebbek. A beállítás után nyomja meg hosszan az U/I gombot, hogy visszatérjen a normál interfészhez.
5.6. Kalibrálási feszültség és áramerősség -- nyomja meg az U/I gombot, hogy belépjen a paraméterbeállító interfészbe normál interfészen.Nyomja le az SW gombot, amíg meg nem jelenik a CAL paraméter interfész. A kalibrációs bemeneti feszültség interfész a CAL+IN+V szimbólummal a CAL+OUT+V szimbólummal;A kalibrációs kimeneti áram interfész a CAL+OUT+A szimbólummal.Forgassa el a jeladót balra és jobbra a paraméterek méretének beállításához.A beállítás befejezése után nyomja meg hosszan a forgó jeladót a megerősítéshez. A beállítás befejeződött, és a paraméterérték már nem villog. Nyomja meg hosszan az U/I-t, hogy visszatérjen a normál interfészhez.
Megjegyzés: a kalibrálás pontossága érdekében a kalibrációs feszültség -- 12 V felett csak akkor indítható el; Kalibrációs áram - csak akkor indítsa el a kalibrálást, ha az áram 1A felett van.

Figyelmeztetések
7.1. A modul IN bemenete és OUT kimenete közötti rövid kapcsolat tilos, ellenkező esetben az állandó áram funkció meghibásodik.
7.2. Ügyeljen arra, hogy a tápegység teljesítménynyomatéka meghaladja a kimeneti terhelés szükséges teljesítményét!
7.3. Ha a modul teljes terheléssel akar kimenni, akkor a bemeneti feszültségnek 8V felett kell lennie. Ha a bemeneti feszültség 5 V, a kimeneti teljesítmény körülbelül 15 W. A modul maximális áramértéke 4 A, a maximális kimeneti teljesítménytől függően, például 17 V, az áram nem lehet nagyobb, mint 2 A.
7.4. Ha ezt a modult 3A és 35W felett használja, kérjük, erősítse meg a hőelvezetést!!!
7.5. A modul bemeneti feszültségcsökkenés védelmi funkcióval rendelkezik, ami alapértelmezés szerint körülbelül 4,8 V (beállítható), és a kimenet automatikusan lekapcsol, ha az érték alacsonyabb ennél az értéknél (vegye figyelembe, hogy a modul portján a feszültség alacsonyabb, mint a feszültség alatti védelmi küszöböt, és ha a bemeneti áram viszonylag nagy, ne hagyja figyelmen kívül a bemeneti vezeték részfeszültségét).
