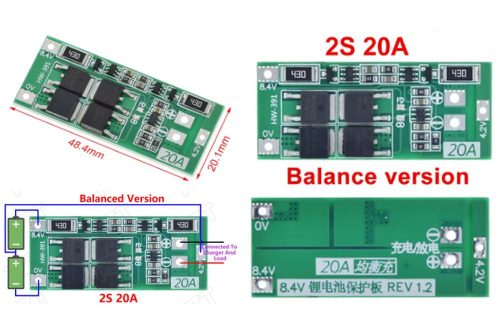

Li-ion 18650 Cella védelemmel ellátott modul BMS - 2 Cella töltés, és merítés védelméhez 20A, BALANCE funkcióval KAPHATÓ !!!!!

Védelemmel ellátott, Li-ion cella töltő, merítő áramkör.
Nagy pontosságú feszültség figyelő áramkör.
Beépített túl áram érzékelés.
MOS tranzisztoros, vezérelhető akkumulátor töltés és kisütés.
Alacsony készenléti áramfelvétel.

termékleírás
1. Túlterhelés-érzékelő feszültség: 4,28 +/- 0,05m
2. Túlterheléskioldó feszültség: 4,20 +/- 0,05v
3. A túl kisülési érzékelő feszültsége: 2,90 +/- 0,05v
4. Rövidzárlat-védelem észlelési késleltetési ideje: <15 ms
5. folyamatos áram, túláram érzékelési áram: 10A / 25A
7. Az aktuális fogyasztás a normál munka során: 0,3-7UA
8. Rövidzár védelem: védelem és automatikus helyreállítás
9. BALANCE funkció, 4,17V tól 100mA

A beépített balansz funció révén töltés közben is képes kiegyenlíteni a sorba kötött akkumulátor cellák kis mértékű eltérését. Ilyenkor az áramkörön levő két nagy “430” feliratú ellenállás erősen melegedhet, ez normális.

Az áramkör 24 A töltő és kisütő áramot bír rövid ideig, tartósan kb. 20 A-t.

Tartós nagy áramú hsználat esetén a rajta levő FET-ek erősen melegednek, ilyenkor célszerű egy-egy pici, vagy az összesre egy nagyobb hűtőbordát ragasztani. Aktív, ventillátoros hűtés is sokat segíthet.

Előfordulhat, hogy a BMS bekötése után a kimeneten nem jelentkezik az elvárt feszültség.
Ennek oka, hogy a BMS elektronikája nem inicializálódott megfelelően, és letiltott állapotba került. Ezt a jelenséget úgy lehet megszűntetni, hogy kis időre rá kell kapcsolni a töltőfeszültséget.
Ez után normalizálódik a működés.
